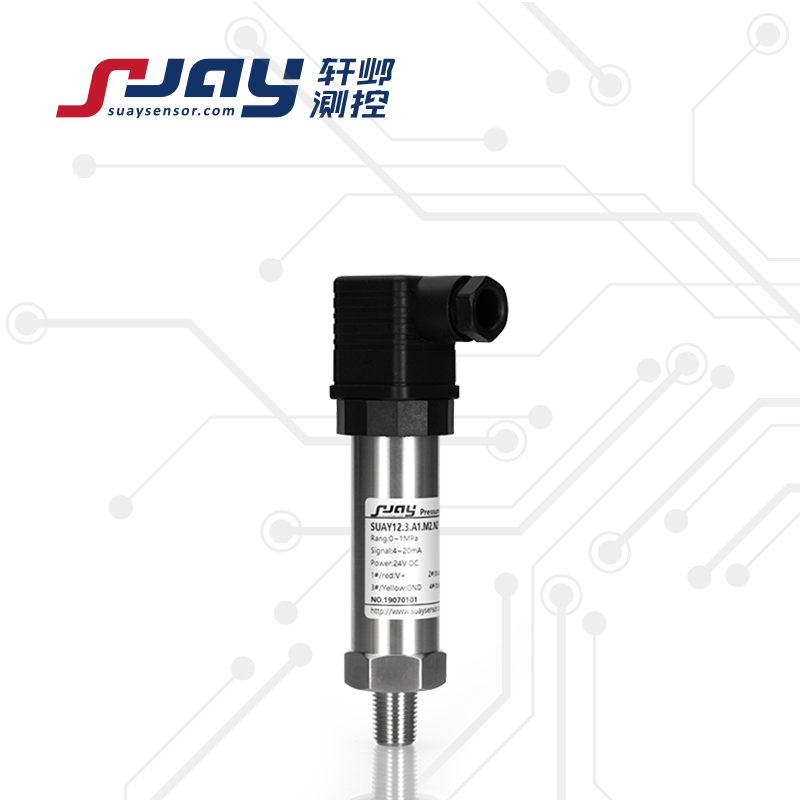

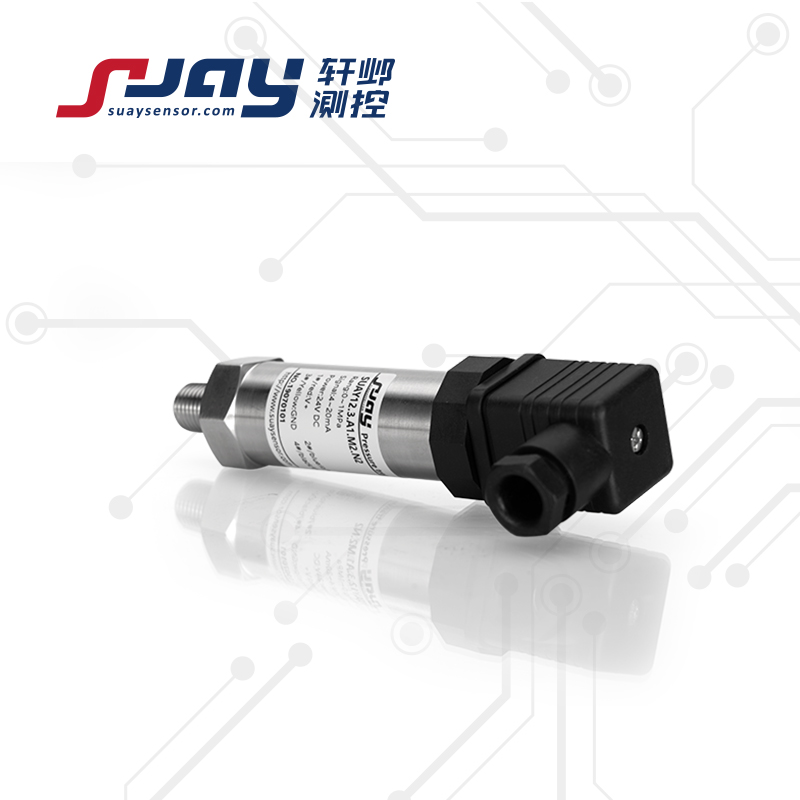

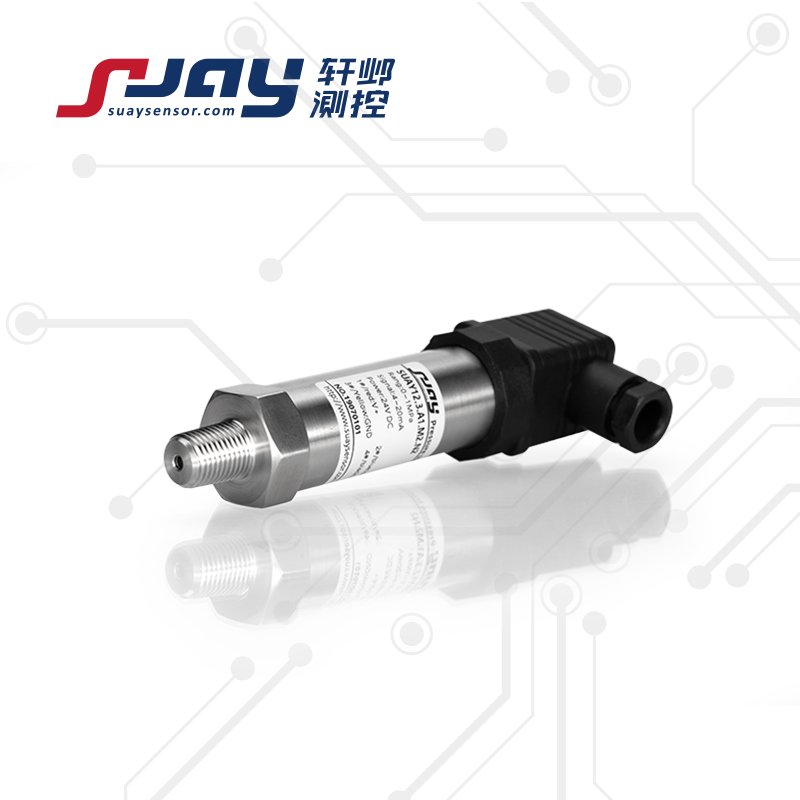

高精度壓力儀表

測量介質

與316不銹鋼兼容的氣體或液體

靜態精度①

±0.075%FS       ±0.1%FS        ±0.15%FS

信號輸出/供電

4-20mA   0-5V     0-10V  1-5V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

數字信號輸出RS485

5V/5-16VDC/24VDC

工作溫度

-40～85℃

補償溫度

-20～70℃（可根據用戶要求分段補償）

貯存溫度

-40～100℃

長期穩定性

典型：±0.1%FS/年        最大：±0.15%FS/年

零點溫度漂移

典型：±0.01%FS/℃       最大：±0.02%FS/℃

靈敏度溫度漂移

典型：±0.01%FS/℃       最大：±0.02%FS/℃

過載能力

2倍滿量程壓力或最大110MPa（取最小值）

有效測量壽命

﹥106壓力循環（P:10-90%FS）

抗振動性

20g   ，（IEC 60068-2-6）

抗沖擊性

20g ，  11mS

響應時間

≤1ms

分辨率

大于10-5（通常受限采集顯示設備，理論無限小）

負載電阻

≤（U-12）/0.02 Ω（電流輸出） ;       >100KΩ（電壓輸出）

絕緣電阻

200M?，100VDC

壓力接口

M20*1.5， G1/4 （典型）      G1/2，NPT1/4（可選）

電氣連接

接插件或直出電纜2m

接口及殼體材料

304/316L不銹鋼

外殼防護

IP65（插頭型）           IP67（電纜型）　　　

安全防爆

Ex   iaⅡ CT5（本安）

密封圈

氟橡膠

傳感器膜片

不銹鋼316L

產品重量

約150克

SUAY12

-100KPa~0

...20KPa

...100MPa

量程可選

5:±0.075%FS

4:±0.1%FS

3:±0.15%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

可選：

M3:G1/2   M4:NPT1/4

M0:定制

N1:直出2米

N2:赫斯曼插頭

N3:航空插頭

E:本案防爆

P:平膜型

SUAY12.4.A1.M1.N1.E
